ZY 144-11

Detailní popis produktu

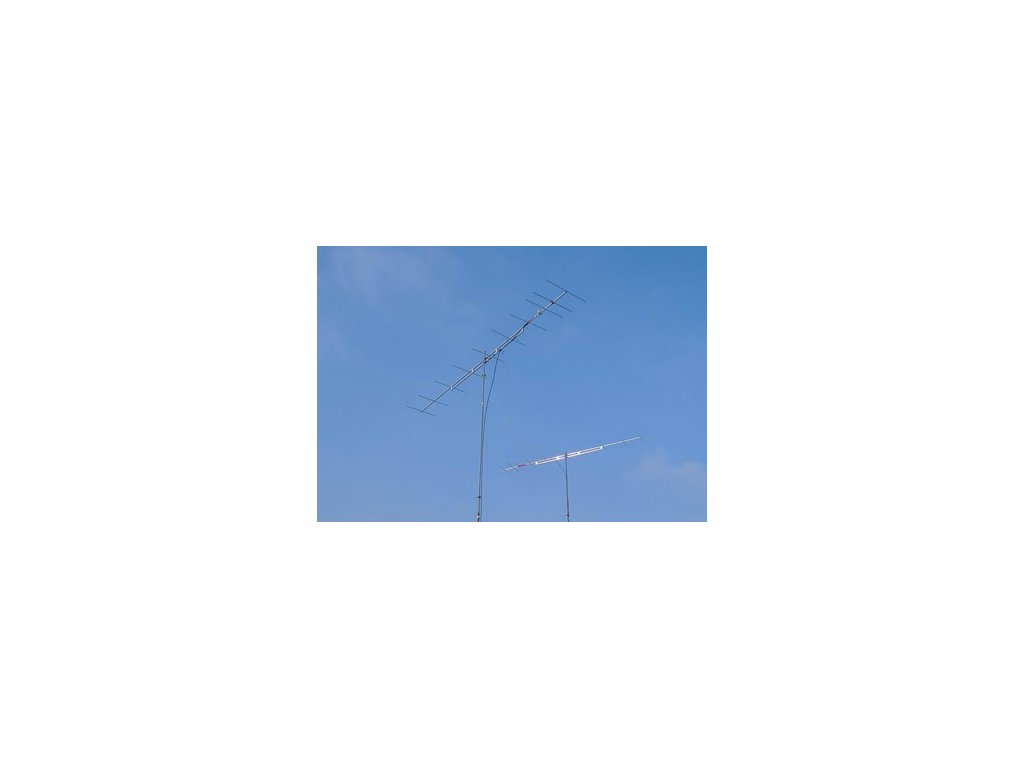

Yagi anténa 144 MHz 11 elementů

Technické údaje:
- délka ráhna 6 m
- zisk 12,8 dBd
- F/B 23,5 dB
- impedance 50 Ohmů
- zdvojené pevné ráhno, není potřeba kotvit
- konektor podle zvolené varianty (PL, N klasický, N teflon Amphenol)
- váha cca 3 kg
- uchycení dvouma třmenama na trubku do průměru 50 mm
- uchycení ve středu ráhna pro horizontální polarizaci
- ráhno Jekl 20x20 mm
- prvky průměr 10 mm
- počet prvků celkem 11

Balík má délku cca 300 cm.

Rozteče pro zapojení do sestavy: vertikálně 3,3 m, horizontálně 3,5 m

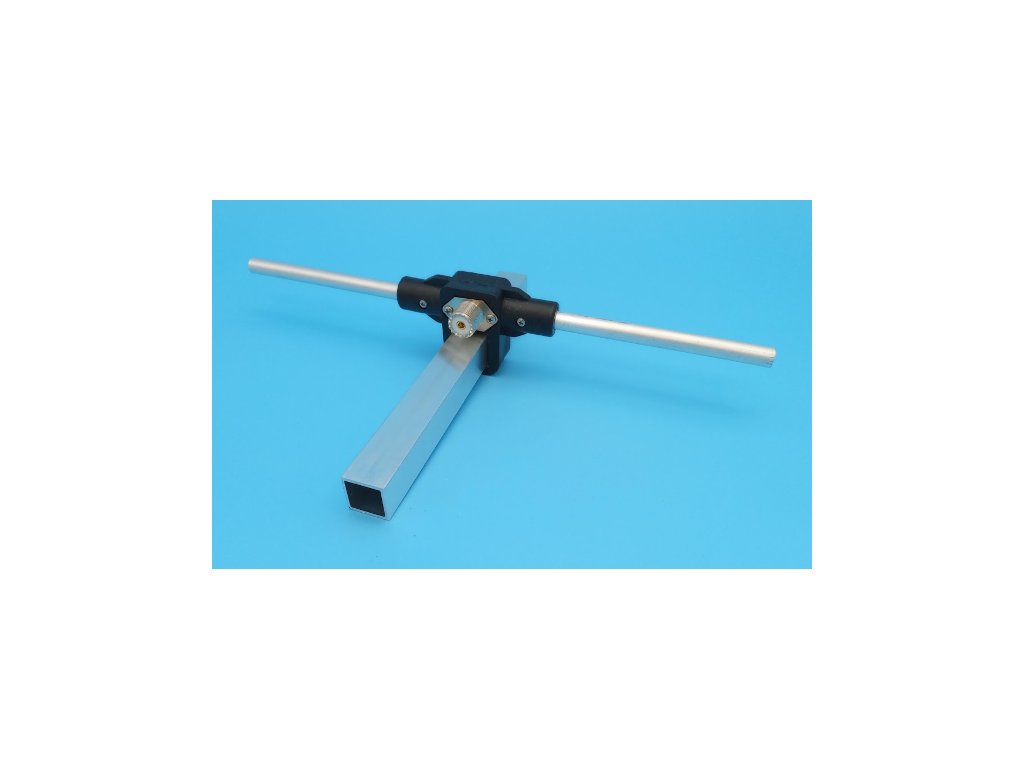

Dipól otevřené konstrukce je osazen v plastovém masivním odlitku vlastní výroby, není galvanicky spojen s ráhnem.
Dipól se na ráhno nasouvá, konektor je přímo na dipólu.
Prvky jsou na ráhnu uchyceny uprostřed šrouby přes plastové držáky, jsou galvanicky spojeny s ráhnem uprostřed.
Spojovací materiál je nerezový, třmen zinkovaná ocel.
Ráhno je zdvojené, výztuha je dlouhá 3 m, rozteč mezi ráhnem a výztuhou 8 cm.
Ráhno je pevné ve všech směrech, je samonsné, bez dalšího kotvení.
