ZY 432-14

Detailní popis produktu

Yagi anténa 432 MHz 14 elementů

Technické údaje:
- délka ráhna 2,6 m

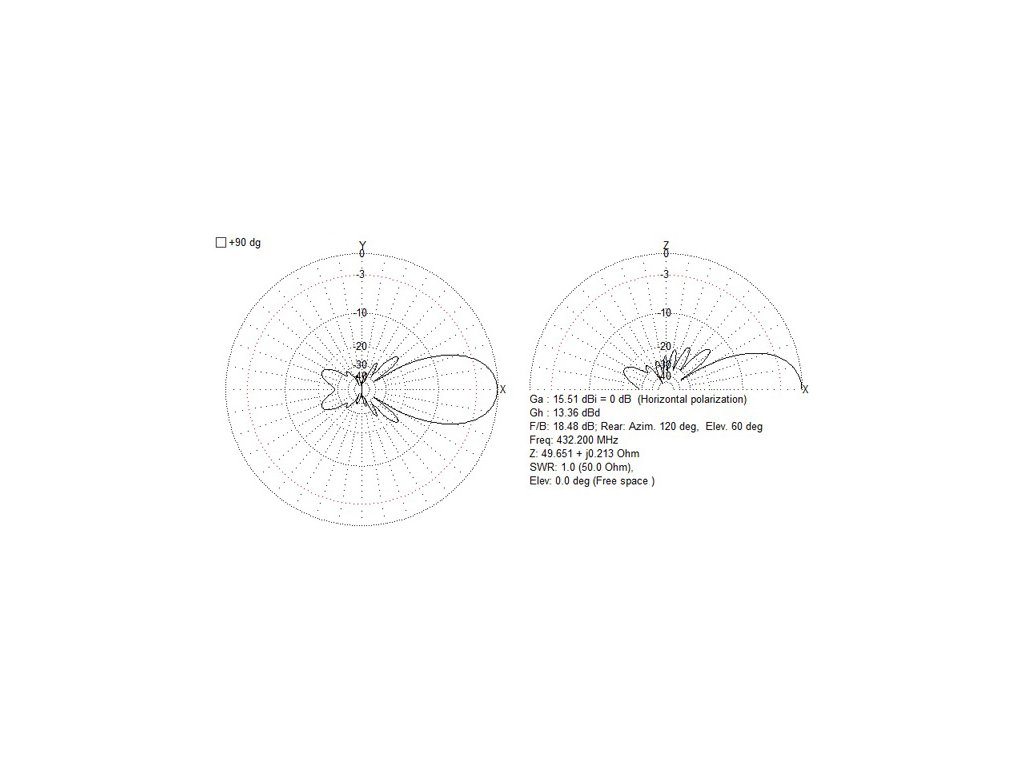

- zisk 13,9 dBd
- F/B 18,8 dB
- impedance 50 Ohmů
- jednoduché ráhno
- konektor podle zvolené varianty (PL, N klasický, N teflon Amphenol)
- váha cca 1,2 kg
- uchycení jedním třmenem na trubku do průměru 50 mm
- uchycení ve středu ráhna pro horizontální polarizaci
- ráhno Jekl 20x20 mm
- prvky průměr 10 mm
- počet prvků celkem 14

Balík má délku cca 270 cm.

Rozteče pro zapojení do sestavy: vertikálně 1,4 m, horizontálně 1,5 m

Dipól otevřené konstrukce je osazen v plastovém masivním odlitku vlastní výroby, není galvanicky spojen s ráhnem.
Dipól se na ráhno nasouvá, konektor je přímo na dipólu.
Prvky jsou na ráhnu uchyceny uprostřed šrouby přes plastové držáky, jsou galvanicky spojeny s ráhnem uprostřed.
Spojovací materiál je nerezový, třmen zinkovaná ocel.
