Transformátor ENDFED mk3

Detailní popis produktu

Transformační člen END FED

Nové provedení 2025

- masivnější krabičky, silnější stěny
- mosazná pouzdra na šrouby víka
- jednotný design krabiček všech modelů
- nové výkonové limity
- širší výběr mechanického provedení
- možnost volby provedení s tlakovým ventilem
- možnost volby konektoru N Amphenol
- verze MINI také v provedení na uchycení třmenem
- celkově precizní provedení

vhodný pro antény END FED (EFHW) - půlvlnné antény napájené na konci

Technické údaje:
- transformační poměr impedancí 1:64 nebo 1:49 podle varianty
- kompenzační kapacita 100 pF / 10 kV
- vstupní impedance 50 Ohmů
- výkonové zatížení do 300 W PEP max (SSB 300 W / CW 150 W / DIGI 90 W)
- velký feritotový toroid 1x FT-240

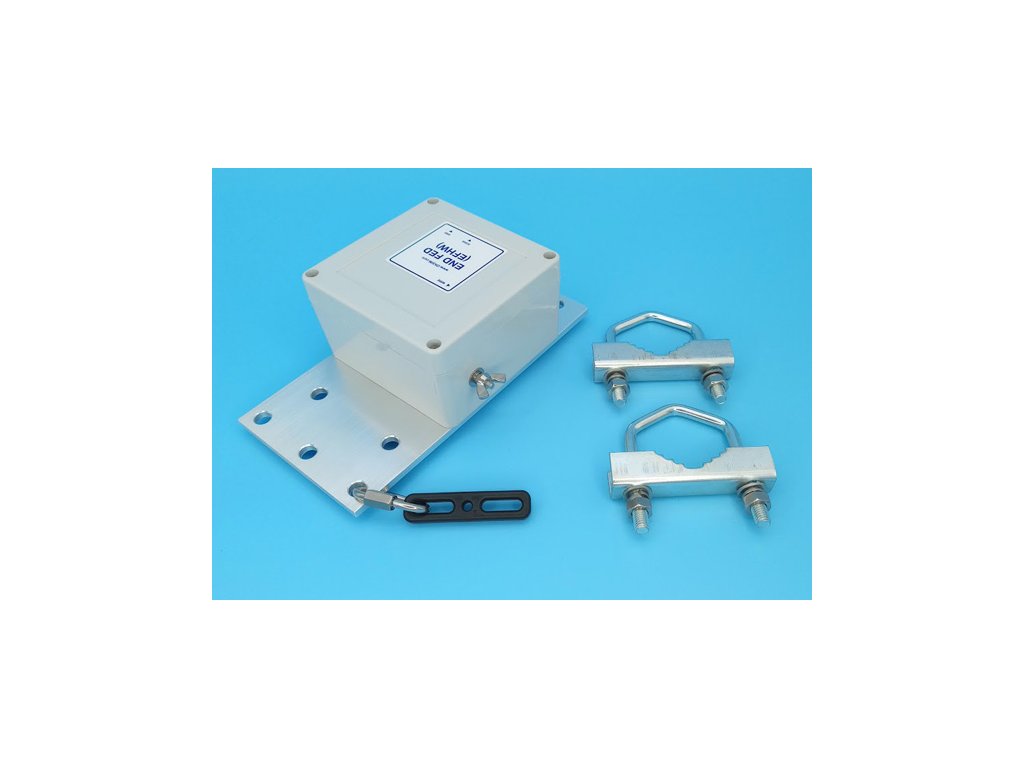

- mechanické provedení na uchycení třmeny
- vstupní konektor PL (UHF)
- zářiče antény se připojují na šrouby M4 a zajišťují křídlovou maticí
- spojovací materiál je nerezový
- rozměr krabičky 105x105x60 mm
- krabička má krytí IP-65
- krabička je doplněna tlakovým ventilem
- váha 0,4 kg

Krabička je doplněna tlakovým ventilem.
Funkce tlakového ventilu - je-li přístrojová skříň vystavována změnám teploty - např. rozdílu denních a nočních teplot nebo pokud během provozu vzniká ve skříni teplo a po skončení provozu skříň vychládá - dochází v zatěsněné skříni ke změnám tlaku a kondenzaci vodních par.
V některých případech může dokonce vznikat podtlak, což může způsobit vniknutí prachu a vlhkosti.
Instalace ventilu s funkcí vyrovnávání tlaku je velmi jednoduchý způsob, jak zajistit větrání a zároveň jak zabránit kondenzaci par a pronikání prachu do skříně.

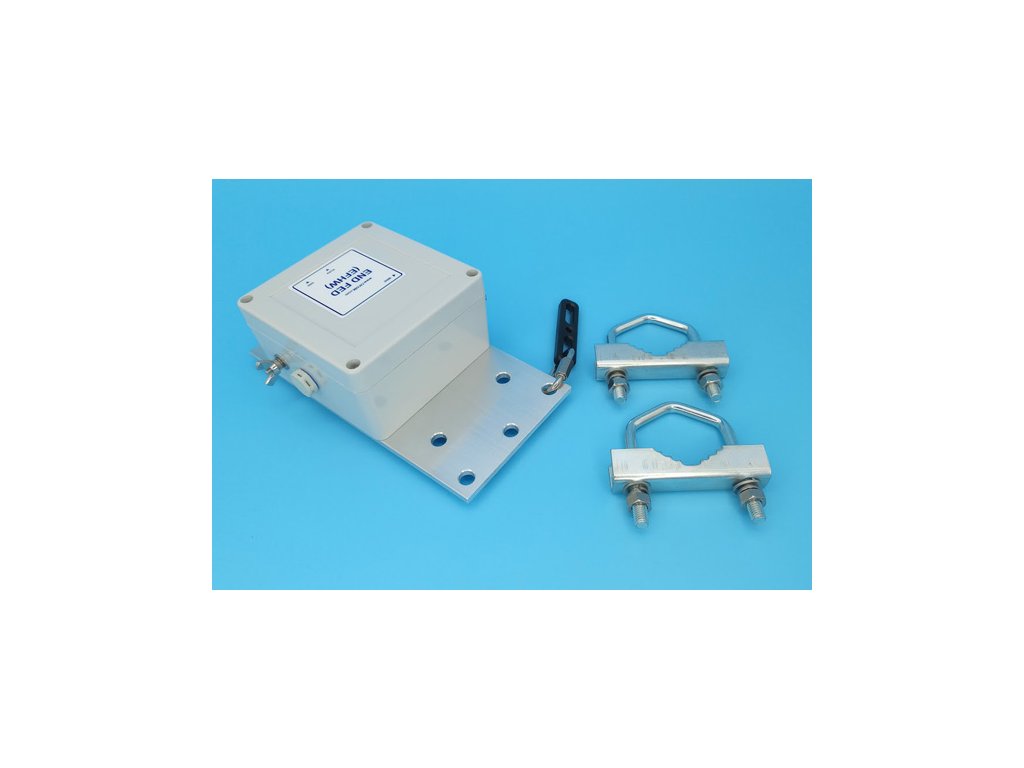

Ukázka uchycení anténního lanka k EndFed transformátoru mk3
