END FED 4B TRAVEL

Detailní popis produktu

Customers from EU - order through our e-shop  wireantennas.eu

-----------------------------------------------

Serie TRAVEL - malé lehké provedení na cesty
END FED (EFHW) anténa, provedení MINI.

Lehká varianta vhodná na cestování, ale i pevnou montáž, na laminátové teleskopy, na portejbl.
Vhodný pro použití s tranceiverem 100 W.

Nové zapojení transformačního členu a velký válcový ferit Fair-rite.

Montáž na zavěšení za transformační člen.
Transformační člen doporučujeme zavěsit na lano, namontovat pomocí plastového pásku nebo uchytit pomocí gumolana. Nedoporučujeme, aby člen visel na anténním lanku a zatěžoval ho.

Anténní lanko je zvolené CU-UL s ohledem na váhu a pevnost.

Délka zářiče a způsob montáže má vliv na vyzařovací diagram na jednotlivých pásmech.
Doporučení s ohledem na ideální vyzařovací diagram:
42 m - 3,5-7-14-21-28 MHz (14 MHz a výše už má více laloků)
20,5 m - 7-14-21-28 MHz
10 m - 14-28 MHz

Pro cesty a dovolenou doporučujeme zářič 20,5 m a provedení montáže vodorovně v přímce, INV. V nebo INV. L pomocí laminátového teleskopu.
Informace k montáži a vyzařování najdete níže.

Technické údaje:
- pásma 3,5-28 MHz podle zvolené varianty délky zářiče
- délka zářiče dle zvolené varainty
- anténní lanko CU-UL
- transformační člen END FED TRAVEL
- kompenzační kapacita 100 pF / 10 kV
- vstupní impedance 50 Ohmů
- výkonové zatížení do 300 W PEP max (SSB 300 W / CW 200 W / digi 100 W)
- mechanické provedení na zavěšení pomocí lana
- vstupní konektor PL (UHF)
- zářiče antény se připojují na šrouby M3 a zajišťují maticí
- spojovací materiál je nerezový
- krabička má krytí IP-65
- rozměr krabičky 75x75x45 mm
- váha podle zvolené délky anténního lanka

Ukázky doporučených možností montáže a vyzařovacích diagramů (zářič 20,5 m) (obrázky připravujeme)

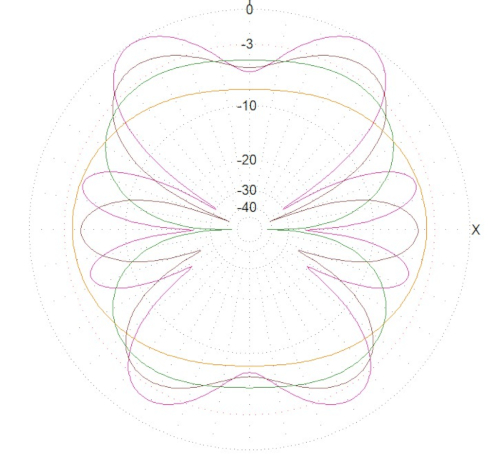

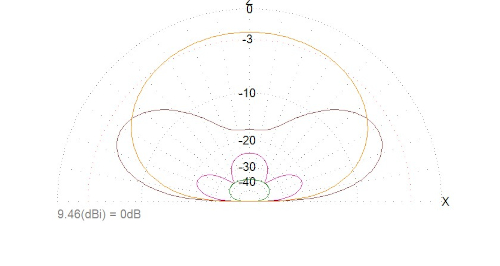

Montáž v přímce vodorovně - výška nad zemí cca 7 m

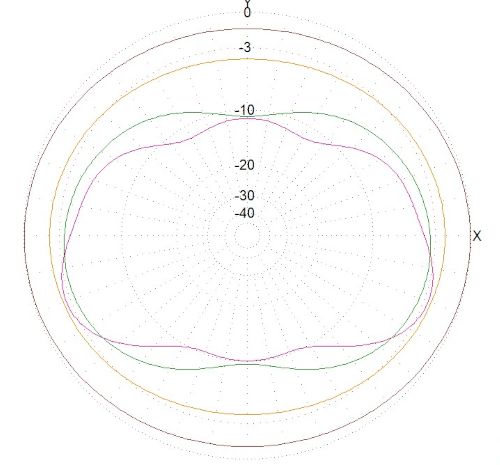

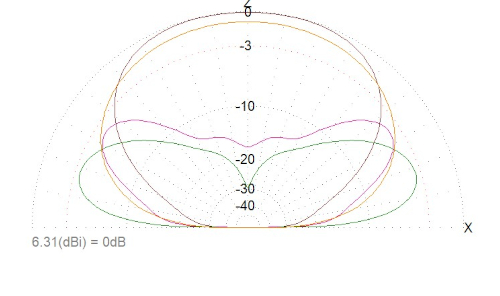

Montáž INV V - střed ve výšce 10 m, kraje cca 2 m nad zemí

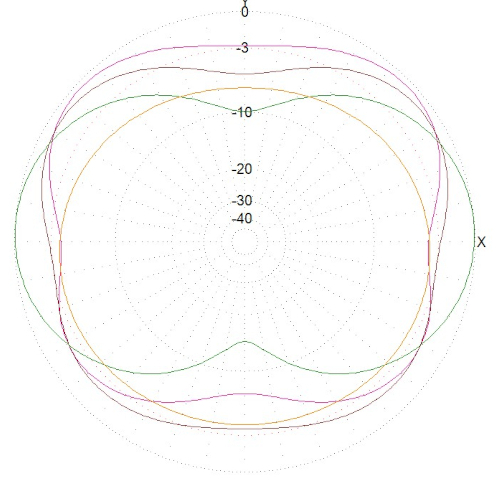

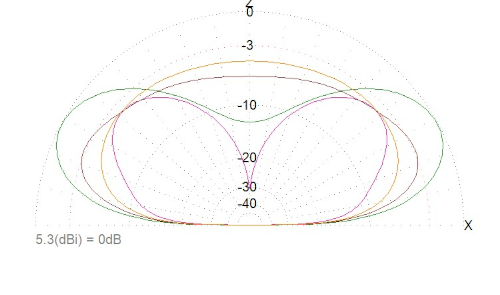

Montáž INV L - transformátor v patě laminátového teleskopu, zářič vertikálně 10 m, horizontálně 10 m

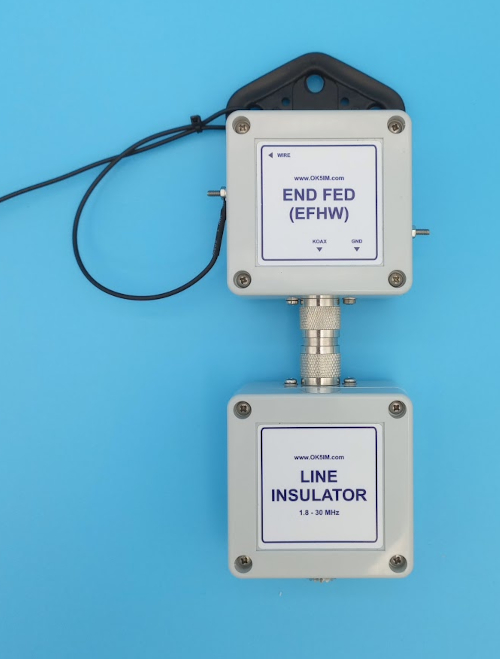

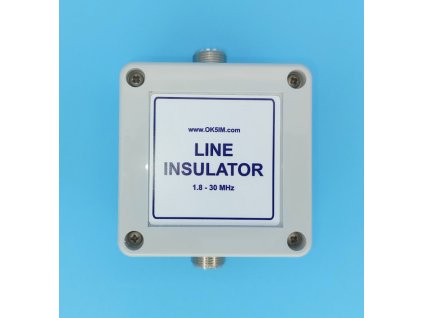

Za transformační člen lze snadno zapojit Linkový izolátor
