Dipól 3,5 MHz 3 kW

Detailní popis produktu

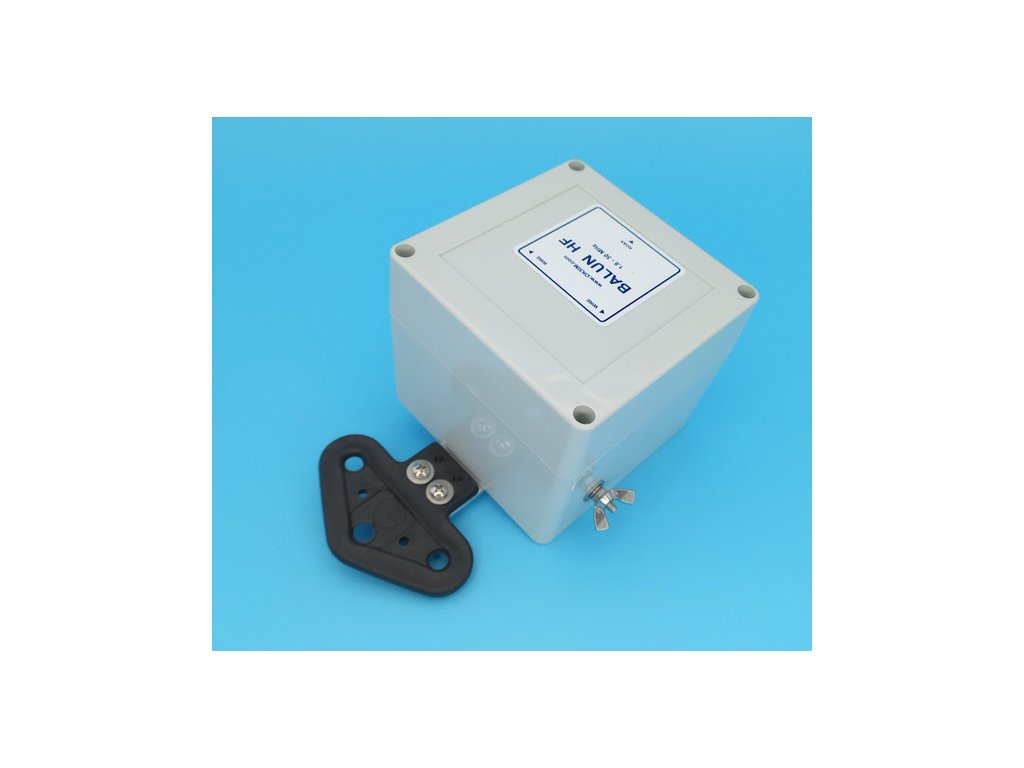

FOTO ilustrativní, nové aktuální fotky přidáme v průběhu prvního týdne v lednu 2025

Dipól pro pásmo 3,5 MHz 3 kW.

Nové provedení balunu 2025

- masivnější krabičky, silnější stěny
- mosazná pouzdra na šrouby víka
- jednotný design krabiček všech modelů
- nové výkonové limity
- širší výběr mechanického provedení
- možnost volby provedení s tlakovým ventilem
- možnost volby konektoru N Amphenol
- verze MINI také v provedení na uchycení třmenem
- celkově precizní provedení

Montáž na zavěšení za balun.
Za konce ramen a balunem "ve vzduchu" lze zavěsit pouze u varianty s lankem CU-HS.

Technické údaje:
- pásmo 3,5 MHz
- délka ramen cca 2x21 m, ladění délkou v místě montáže
- anténní lanko dle zvolené varianty
- balun 1:1
- výkonové zatížení do 3 kW PEP (SSB 3 kW / CW 1,5 kW / DIGI 1 kW)
- výkonově kompenzované na použití i v contestech
- velký feritový toroid 3x FT-240
- mechanické provedení na zavěšení pomocí lana
- vstupní konektor PL (UHF)
- zářiče antény se připojují na šrouby M4 a zajišťují křídlovou maticí
- spojovací materiál je nerezový
- rozměr krabičky 105x105x90 mm
- váha dle zvoleného anténního lanka
- uchycení na zavěšení
- krabička má krytí IP-65
- krabička je doplněna tlakovým ventilem


Krabička je doplněna tlakovým ventilem.
Funkce tlakového ventilu - je-li přístrojová skříň vystavována změnám teploty - např. rozdílu denních a nočních teplot nebo pokud během provozu vzniká ve skříni teplo a po skončení provozu skříň vychládá - dochází v zatěsněné skříni ke změnám tlaku a kondenzaci vodních par.
V některých případech může dokonce vznikat podtlak, což může způsobit vniknutí prachu a vlhkosti.
Instalace ventilu s funkcí vyrovnávání tlaku je velmi jednoduchý způsob, jak zajistit větrání a zároveň jak zabránit kondenzaci par a pronikání prachu do skříně.
