END FED 4B mk3

Detailní popis produktu

Drátová KV anténa se zářičem napájeným na konci.
Anténa je napájena koaxiálním kabelem o impedanci 50 ohmů.
Transformační obvod je mechanicky navržen tak, aby umožňoval vysokou variabilitu v různých montážních podmínkách.

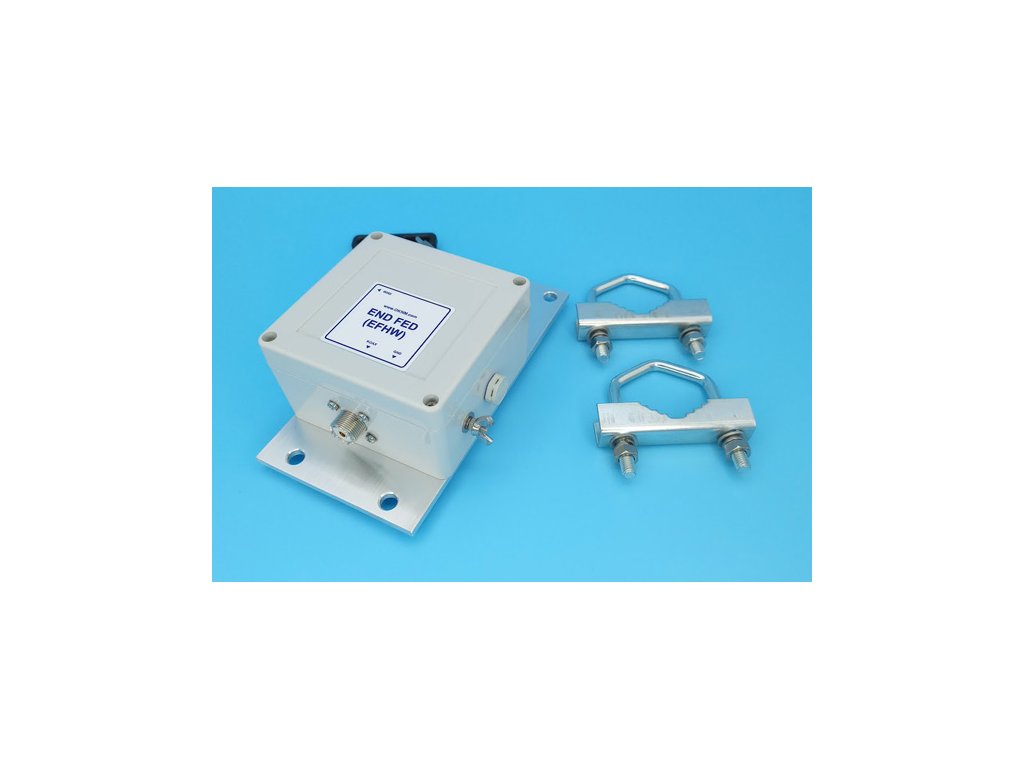

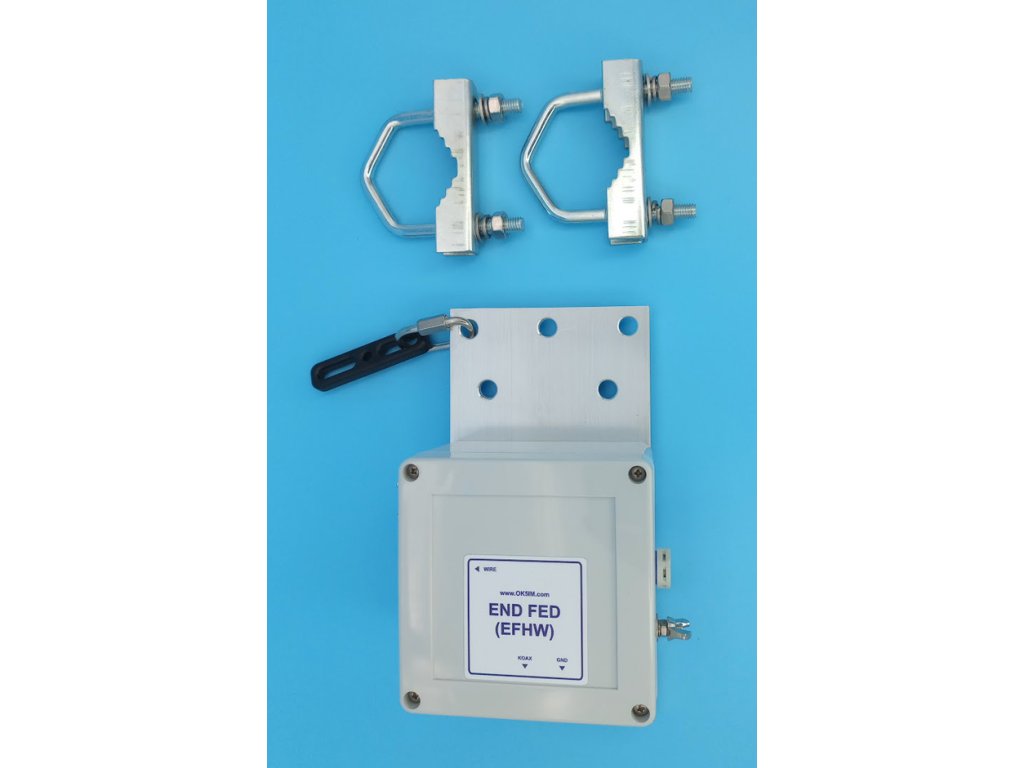

verze mk3 - pohyblivé masivní uchycení zářiče, uchycení antény pomocí třmenů na trubku do průměru 50 mm

Zářič je jeden, napájený na konci a elektricky konstruovaný v délce ½ lambda nebo jeho násobcích.
Připojuje se do transformačního obvodu.
Využitelná pásma jsou podle zvoleného zářiče.
4B short - 7-14-21-28 MHz - délka zářiče 12,5 m, obsahuje cívku
4B - 7-14-21-28 MHz - délka zářiče 20 m, neobsahuje cívku
5B short - 3,5-7-14-21-28 MHz - délka zářiče 24 m, obsahuje cívku
5B - 3,5-7-14-21-28 MHz - délka zářiče 42 m, neobsahuje cívku

Technické údaje:
- pásma 7-28 MHz
- délka zářiče 20 m
- anténní lanko podle zvolené varianty
- transformační člen END FED
- kompenzační kapacita 100 pF / 10 kV
- výkonové zatížení 300 W PEP max (na digi, FT8 apod max 100 W)
- váha 1 kg
- uchycení je díky mechanickému provední Ununu varabilní
- konektor PL (UHF)
- nerezový spojovací materiál

Transformační obvod lze namontovat variabilně v různých podmínkách umístění - pomocí plastových nebo kovových stahovacích pásků na trubku, zábradlí, stožár a pod., lze jen zavěsit nebo přišroubovat na plochu.

Anténu je vhodné doplnit Linkovým Izolátorem, zapojeným co nejblíže k anténě.
Zamezí se tak plášťovým proudům a rušení (RFI).

Podle konkrétního provedení montáže je třeba počítat s použitím anténního tuneru na některých pásmech. Vliv má kvalita země, okolní předměty a prostředí, výška konců zářiče, tvar natažení zářiče (vodorovně, šikmo, zalomený a pod.)
Optimální montážní podmínky jsou: horizontálně ve výšce 10m, napájení koaxiálním kabelem o délce impedančního opakovače na nejnižší používané pásmo. Impedanční opakovač = ½ lambda x koeficient krácení (pro konkrétní použitý kabel)
