END FED 4B short mk1 1kW

Detailní popis produktu

FOTO ilustrativní, nové aktuální fotky přidáme v průběhu prvního týdne v lednu 2025

END FED (EFHW) anténa.
verze mk1 - mechanické provedení pro montáž na zavěšení

Nové provedení transformačního členu 2025

- masivnější krabičky, silnější stěny
- mosazná pouzdra na šrouby víka
- jednotný design krabiček všech modelů
- nové výkonové limity
- širší výběr mechanického provedení
- možnost volby provedení s tlakovým ventilem
- možnost volby konektoru N Amphenol
- verze MINI také v provedení na uchycení třmenem
- celkově precizní provedení

Zářič je jeden, napájený na konci a elektricky konstruovaný v délce ½ lambda nebo jeho násobcích.
Připojuje se do transformačního obvodu.
Využitelná pásma jsou podle zvoleného zářiče.

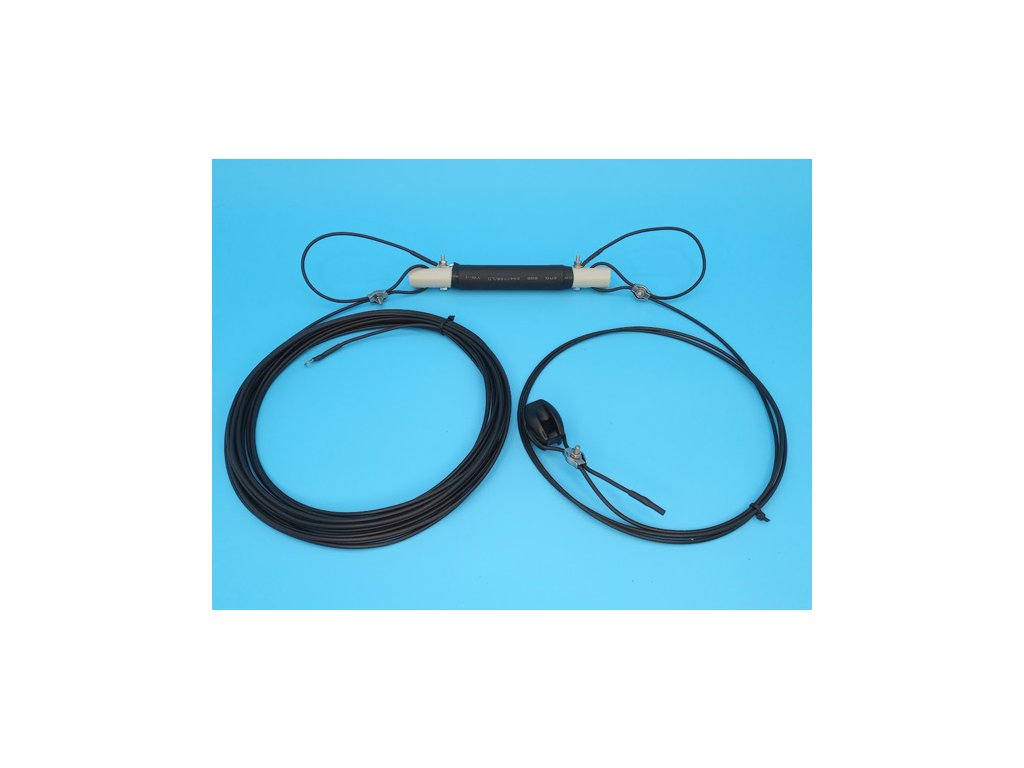

4B short - 7-14-21-28 MHz - délka zářiče 12,5 m, obsahuje cívku
4B - 7-14-21-28 MHz - délka zářiče 20 m, neobsahuje cívku
5B short - 3,5-7-14-21-28 MHz - délka zářiče 24 m, obsahuje cívku
5B - 3,5-7-14-21-28 MHz - délka zářiče 42 m, neobsahuje cívku

Technické údaje:
- pásma 7-28 MHz
- délka zářiče 12,5 m

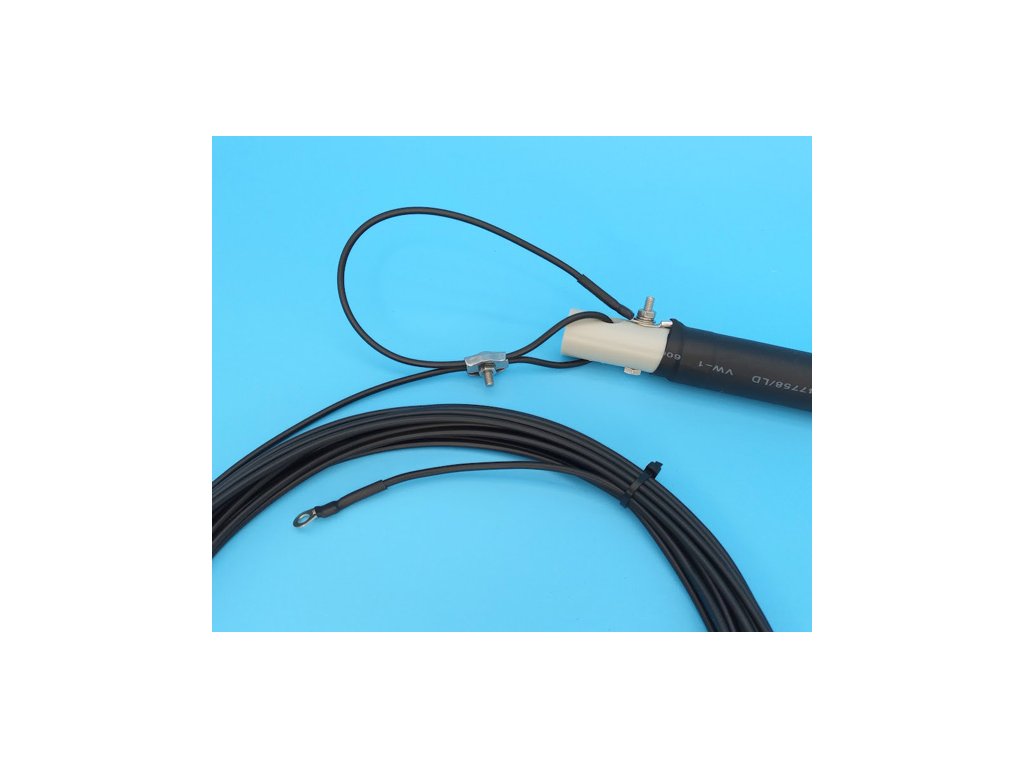

- součástí zářiče je cívka
- anténní lanko podle zvolené varianty

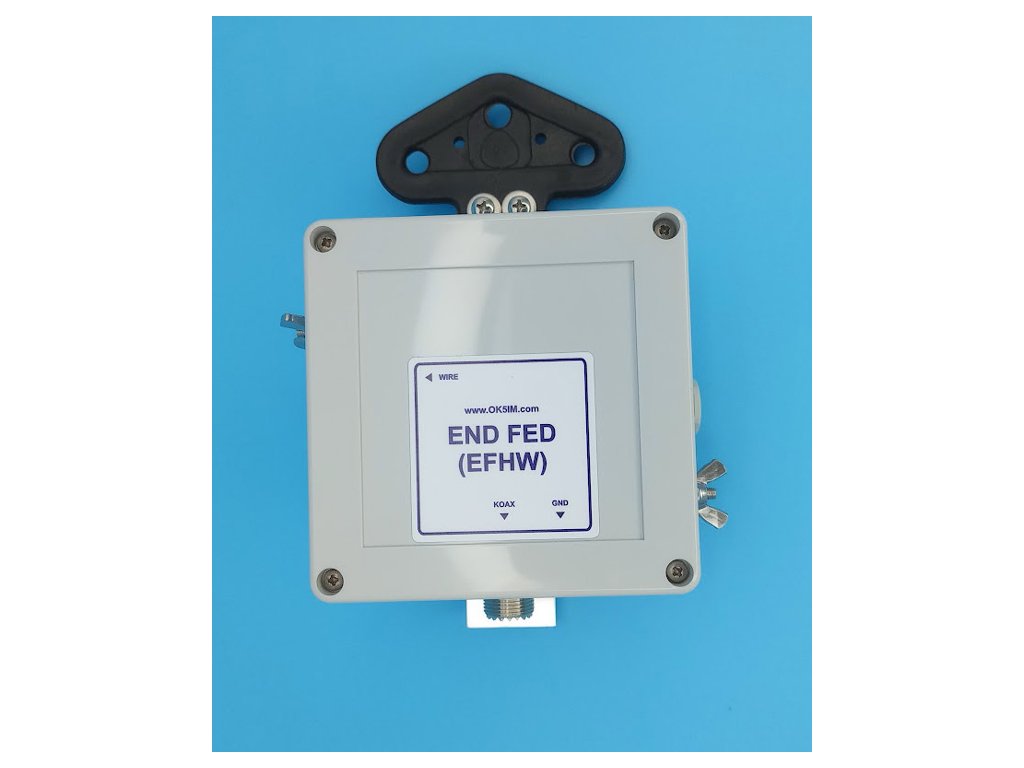

- transformační člen END FED
- výkonové zatížení do 1 kW PEP max (SSB 1 kW / CW 500 W / DIGI 300 W)
- mechanické provedení na zavěšení pomocí lana
- vstupní konektor PL (UHF)
- zářiče antény se připojují na šrouby M4 a zajišťují křídlovou maticí
- spojovací materiál je nerezový
- rozměr krabičky 105x105x90 mm
- krabička má krytí IP-65
- krabička je doplněna tlakovým ventilem
- váha podle zvolené varianty anténního lanka

Anténu je vhodné doplnit Linkovým Izolátorem, zapojeným co nejblíže k anténě.
Zamezí se tak plášťovým proudům a rušení (RFI).

Podle konkrétního provedení montáže je třeba počítat s použitím anténního tuneru na některých pásmech. Vliv má kvalita země, okolní předměty a prostředí, výška konců zářiče, tvar natažení zářiče (vodorovně, šikmo, zalomený a pod.)
Optimální montážní podmínky jsou: horizontálně ve výšce 10m, napájení koaxiálním kabelem o délce impedančního opakovače na nejnižší používané pásmo. Impedanční opakovač = ½ lambda x koeficient krácení (pro konkrétní použitý kabel)

Krabička je doplněna tlakovým ventilem.
Funkce tlakového ventilu - je-li přístrojová skříň vystavována změnám teploty - např. rozdílu denních a nočních teplot nebo pokud během provozu vzniká ve skříni teplo a po skončení provozu skříň vychládá - dochází v zatěsněné skříni ke změnám tlaku a kondenzaci vodních par.
V některých případech může dokonce vznikat podtlak, což může způsobit vniknutí prachu a vlhkosti.
Instalace ventilu s funkcí vyrovnávání tlaku je velmi jednoduchý způsob, jak zajistit větrání a zároveň jak zabránit kondenzaci par a pronikání prachu do skříně.
