END FED MINI mk2

Detailní popis produktu

FOTO ilustrativní, nové aktuální fotky přidáme v průběhu prvního týdne v lednu 2025

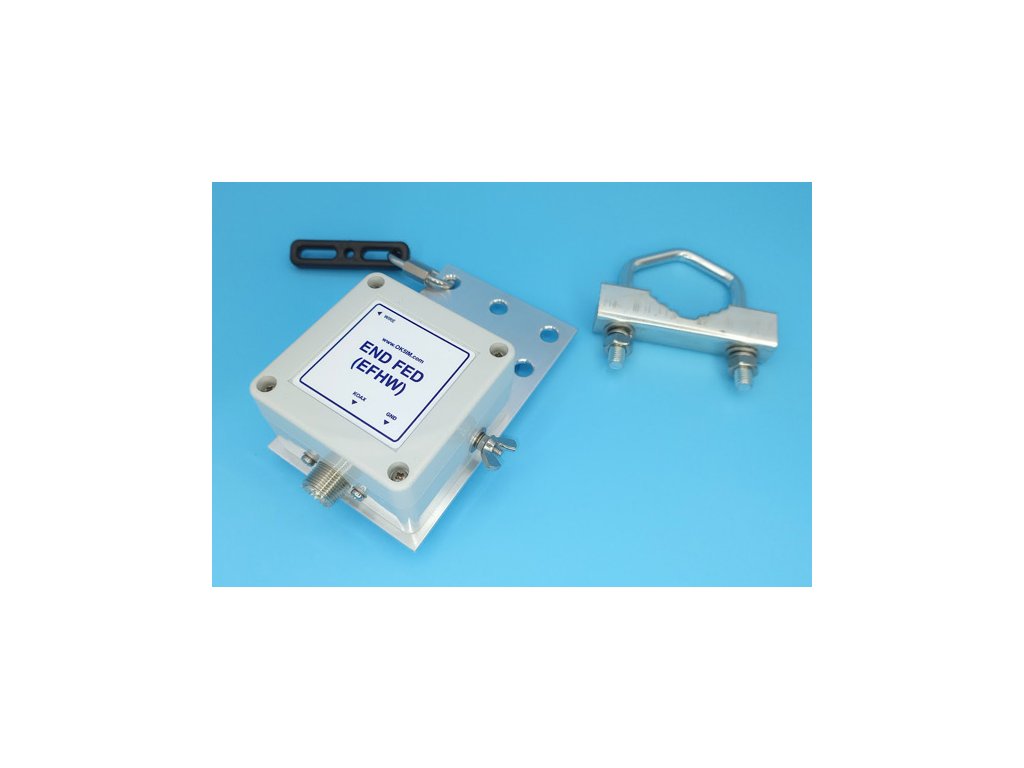

END FED (EFHW) anténa, provedení MINI.

Nové provedení transformačního členu 2025

- masivnější krabičky, silnější stěny
- mosazná pouzdra na šrouby víka
- jednotný design krabiček všech modelů
- nové výkonové limity
- širší výběr mechanického provedení
- možnost volby provedení s tlakovým ventilem
- možnost volby konektoru N Amphenol
- verze MINI také v provedení na uchycení třmenem
- celkově precizní provedení

Lehká varianta vhodná na pevnou montáž.
Vhodný pro použití s QRP.

Montáž třmenem.

Délka zářiče má vliv na vyzařovací diagram na jednotlivých pásmech
Obecně lze anténu s délkou zářiče 42 m použít na všech pásmech od 3,5 MHz
Ale vzhledem k délce zářiče horní pásma od 21 MHz výše už mají vyzařovací diagram roztříštěný do hodně laloků.
Proto je pro horní pásma lepší použít END FED anténu s kratší délkou zářiče.
Doporučení s ohledem na ideální vyzařovací diagram:
42 m - 3,5-7-14 MHz (14 MHz už má více laloků)
20,5 m - 7-28 MHz (28 MHz už má vice laloků)
10 m - 14-28 MHz

Případně pro ideální provoz na všech pásmech je možné mít jeden transformační člen a přepínat mezi zářičem délky 42 m pro dolní pásma a 10 m pro horní pásma.

Technické údaje:
- pásma 3,5-28 MHz podle zvolené varianty délky zářiče
- délka zářiče dle zvolené varainty

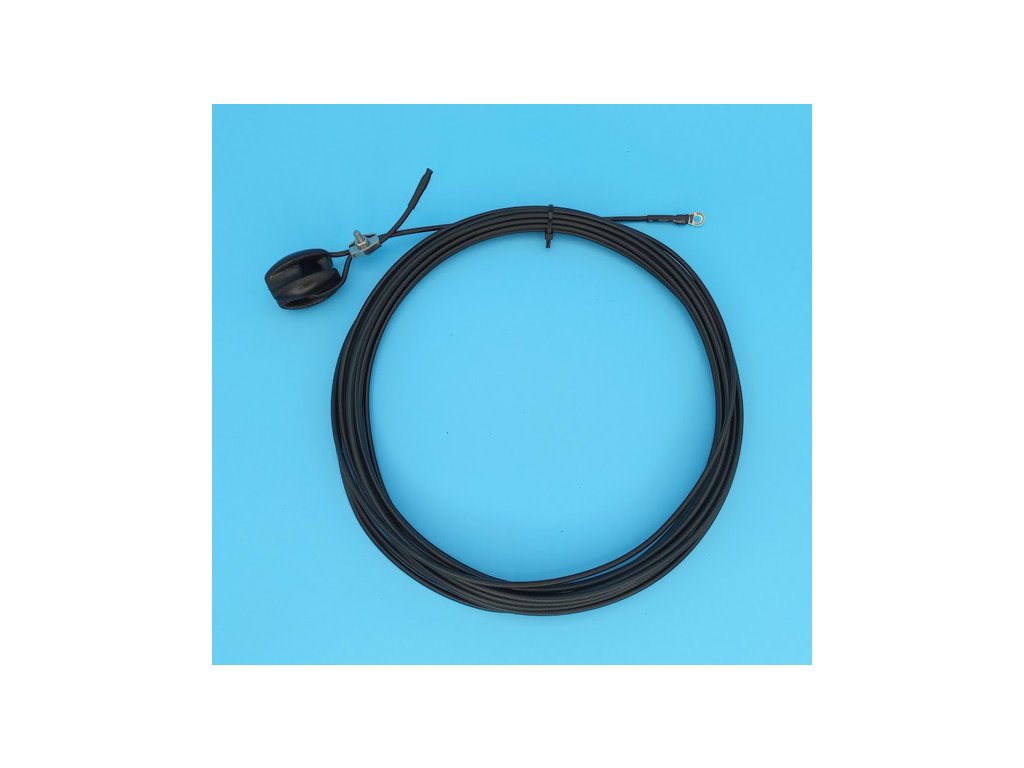

- anténní lanko CU-DX10
- transformační člen END FED MINI
- kompenzační kapacita 100 pF / 10 kV
- vstupní impedance 50 Ohmů
- výkonové zatížení do 50 W PEP max (SSB 50 W / CW 20 W / digi 10 W)

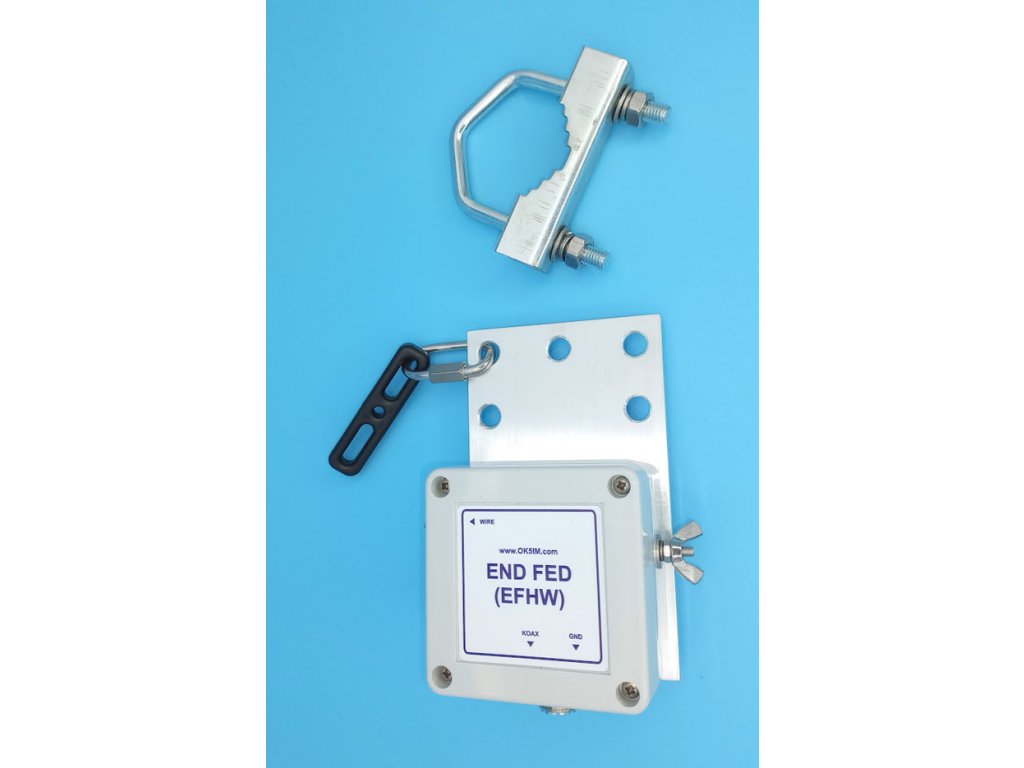

- mechanické provedení na montáž třmenem
- vstupní konektor PL (UHF)
- zářiče antény se připojují na šrouby M4 a zajišťují křídlovou maticí
- spojovací materiál je nerezový
- krabička má krytí IP-65
- rozměr krabičky 75x75x45 mm
- váha podle zvolené délky anténního lanka

Krabičku je vhodné za příplatek doplnit tlakovým ventilem.
Funkce tlakového ventilu - je-li přístrojová skříň vystavována změnám teploty - např. rozdílu denních a nočních teplot nebo pokud během provozu vzniká ve skříni teplo a po skončení provozu skříň vychládá - dochází v zatěsněné skříni ke změnám tlaku a kondenzaci vodních par.
V některých případech může dokonce vznikat podtlak, což může způsobit vniknutí prachu a vlhkosti.
Instalace ventilu s funkcí vyrovnávání tlaku je velmi jednoduchý způsob, jak zajistit větrání a zároveň jak zabránit kondenzaci par a pronikání prachu do skříně.
V případě zájmu instalace tlakového ventilu dejte do košíku ventil nabízený výše v souvisejících produktech. Výše příplatku je cena ventilu.
