Windom 7-14-28 1kW mk2

Detailní popis produktu

Windom anténa (FD-3) pro pásma 7-14-28 MHz.

Nové provedení balunu 2025

- masivnější krabičky, silnější stěny
- mosazná pouzdra na šrouby víka
- jednotný design krabiček všech modelů
- nové výkonové limity
- širší výběr mechanického provedení
- možnost volby provedení s tlakovým ventilem
- možnost volby konektoru N Amphenol
- verze MINI také v provedení na uchycení třmenem
- celkově precizní provedení

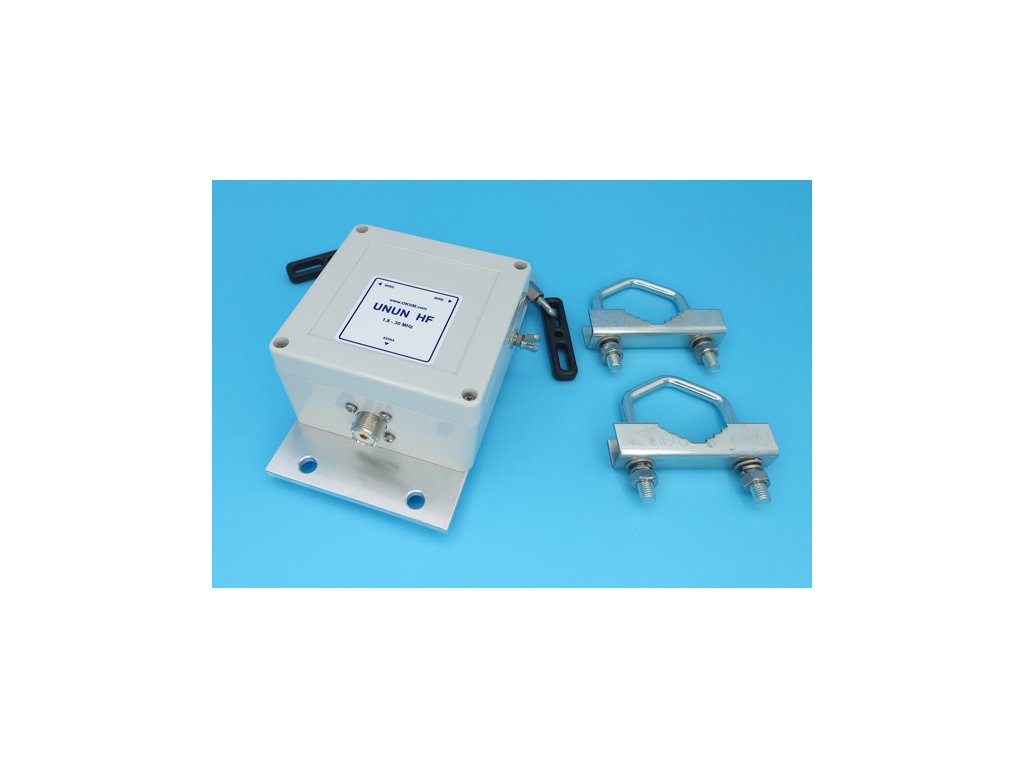

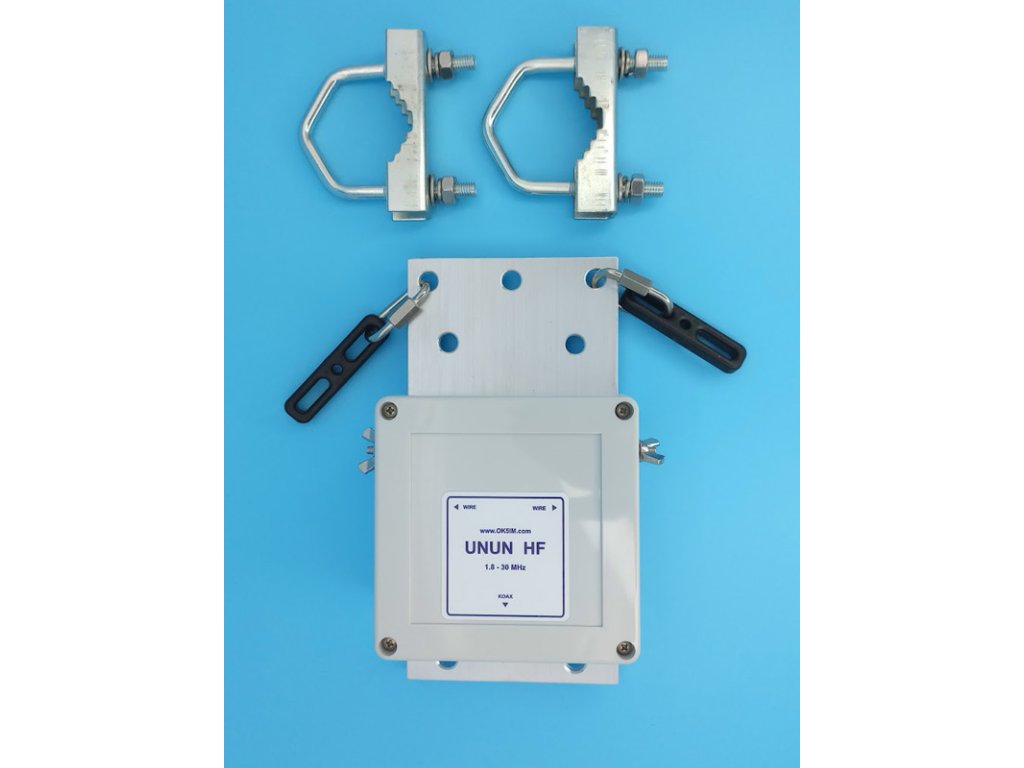

Montáž na uchycení třmeny.

Technické údaje:
- pásma 7-14-28 MHz

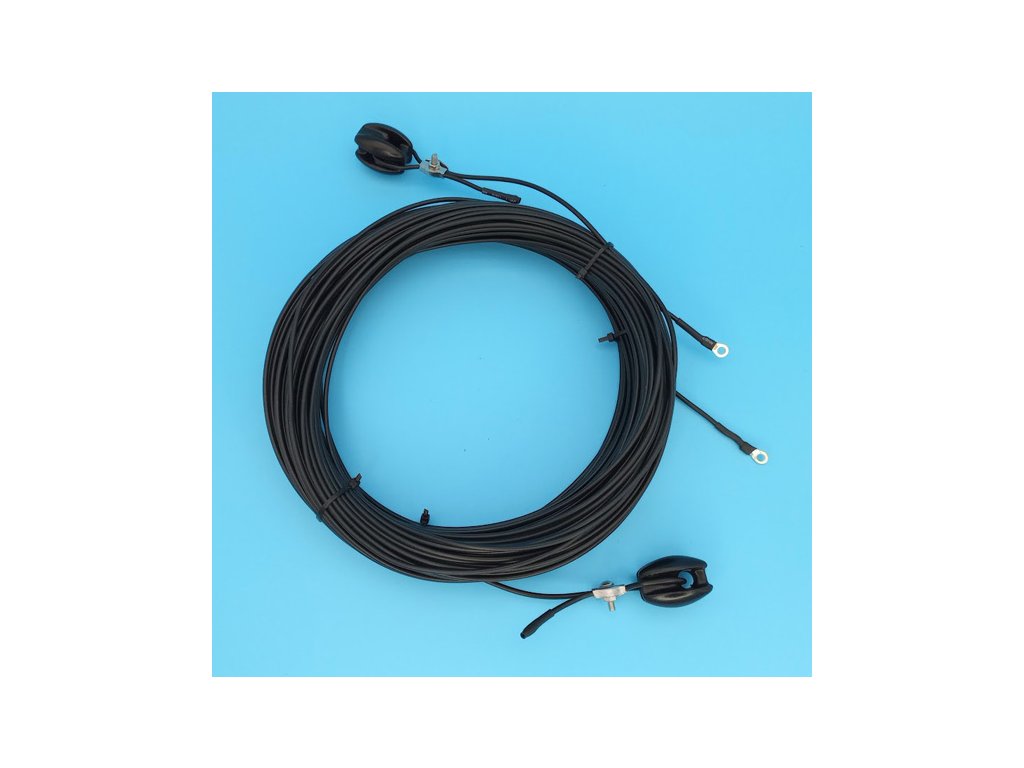

- délka ramen cca 14+28 m, ladění délkou v místě montáže
- anténní lanko dle zvolené varianty
- unun 1:6
- výkonové zatížení do 1 kW PEP (SSB 1 kW / CW 500 W / DIGI 300 W)
- výkonově kompenzované na použití i v contestech
- velký feritový toroid 1x FT-240
- mechanické provedení na uchycení třmeny
- vstupní konektor PL (UHF)

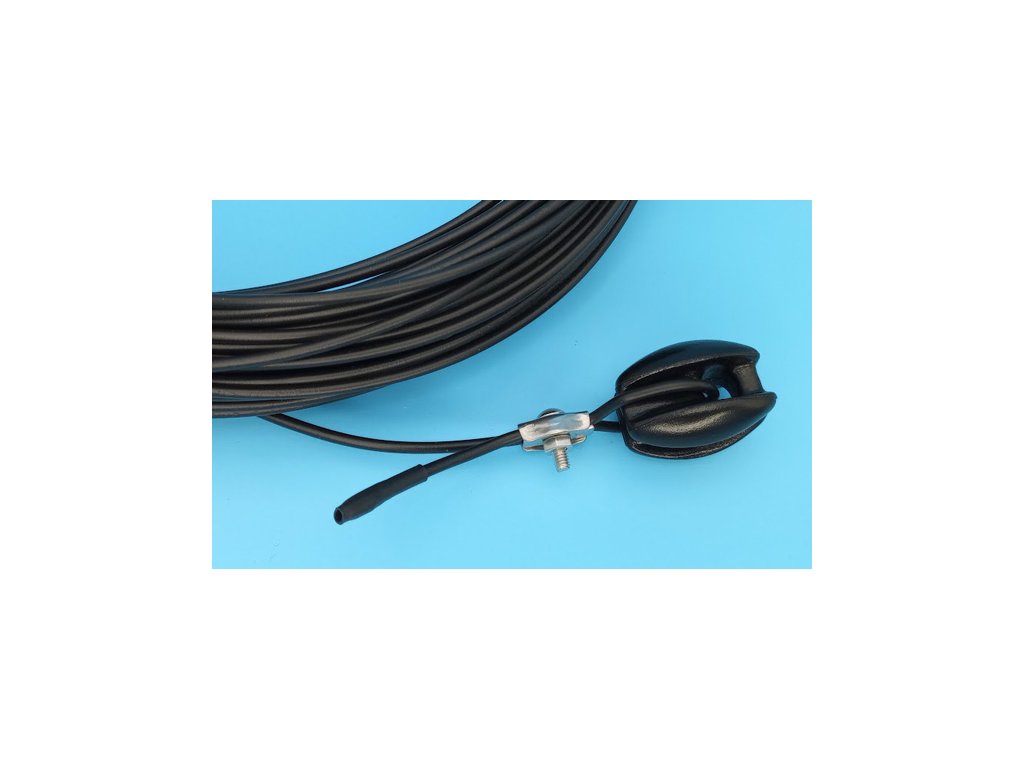

- zářiče antény se připojují na šrouby M4 a zajišťují křídlovou maticí
- spojovací materiál je nerezový
- rozměr krabičky 105x105x60 mm
- váha dle zvoleného anténního lanka
- uchycení na zavěšení
- krabička má krytí IP-65

Anténu je vhodné doplnit Linkovým Izolátorem, zapojeným co nejblíže k anténě.
Zamezí se tak plášťovým proudům a rušení (RFI).

Podle konkrétního provedení montáže je třeba počítat s použitím anténního tuneru na některých pásmech. Vliv má kvalita země, okolní předměty a prostředí, výška konců zářiče, tvar natažení zářiče (vodorovně, šikmo, zalomený a pod.)
Optimální montážní podmínky jsou: horizontálně alespoň ve výšce 10m, napájení koaxiálním kabelem o délce impedančního opakovače na nejnižší používané pásmo. Impedanční opakovač = ½ lambda x koeficient krácení (pro konkrétní použitý kabel)

Krabičku balunu je vhodné za příplatek doplnit tlakovým ventilem.
Funkce tlakového ventilu - je-li přístrojová skříň vystavována změnám teploty - např. rozdílu denních a nočních teplot nebo pokud během provozu vzniká ve skříni teplo a po skončení provozu skříň vychládá - dochází v zatěsněné skříni ke změnám tlaku a kondenzaci vodních par.
V některých případech může dokonce vznikat podtlak, což může způsobit vniknutí prachu a vlhkosti.
Instalace ventilu s funkcí vyrovnávání tlaku je velmi jednoduchý způsob, jak zajistit větrání a zároveň jak zabránit kondenzaci par a pronikání prachu do skříně.
V případě zájmu instalace tlakového ventilu dejte do košíku ventil nabízený výše v souvisejících produktech. Výše příplatku je cena ventilu.
