ZS6BKW 3,5-28

Detailní popis produktu

Customers from EU - order through our e-shop  wireantennas.eu

-----------------------------------------------

ZS6BKW dipól napájený dvojlinkou 450 ohmů.

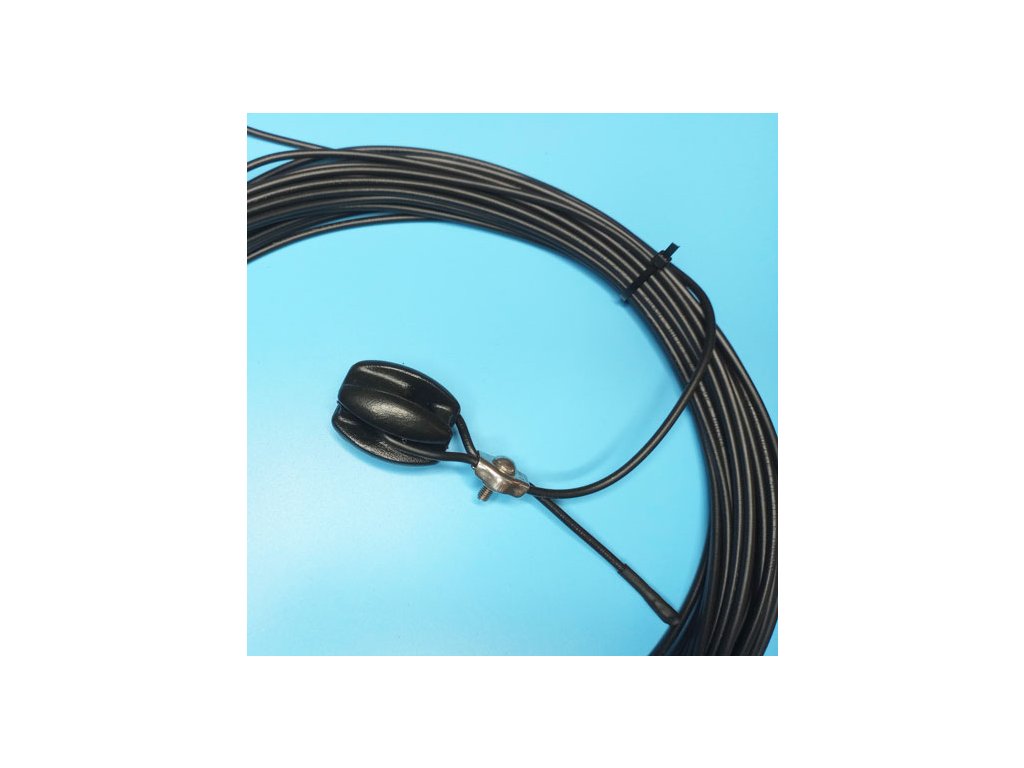

Montáž na zavěšení za středový díl nebo za konce ramen.
nedoporučujeme zavěšovat za konce ramen u varianty CU-PE

Anténa ZS6BKW při zavěšení v rovině ve výšce 10m má velice dobré vyzařovací diagramy ve srovnání s půlvlnným dipólem pro konkrétní pásmo.
Na pásmech 3,5 a 7 MHz vyzařuje obdobně jako půlvlnný dipól.
Na horních pásmech od 14 MHz výše je směrová.
Pásmo 14 MHz je ostře směrové ve dvou lalocích, má zisk cca 3 dB oproti půlvlnnému dipólu ve stejné výšce.
Pásmo 21 MHz má 4 vyzařovací laloky, zisk v laloku je stejný jako půlvlnný dipól ve stejné výšce.
Pásmo 28 MHz ma 4 hlavní vyzařovací laloky, mimo laloky jsou výrazná minima, zisk v hlavních lalocích je 3dB oproti půlvlnnému dipólu ve stejné výšce.

V malém prostoru lze také kompromisně namontovat jako zalomený dipól ve výšce 10m nad zemí, vodorovná část má délku 2x7m, konce zářiče pak visí svisle dolů.
Na pásmech 3,5 a 7 MHz se vyzařovací diagram nezmění.
Pásmo 14 MHz vyzařuje obdobně jako 1/4 vertikál, oproti dipólu má cca o 6db menší zisk než půlvlnný dipól ve stejné výšce.
Lepších parametrů vyzařování na 14 MHz se dosáhne při zalomení 2x10m horizontálně a konce zářičů svisle.
Pásmo 21 MHz má obdobný vyzařovací diagram jako půlvlnný dipól ve stejné výšce, zisk je o 2,5 dB menší.
Pásmo 28 MHz má 4 vyzařovací laloky, zisk v laloku je cca o 1,5 dB menší než půlvlnný dipól ve stejné výšce.

Technické údaje:
- pásma 3,5-28 MHz
- délka ramen 2x13,75 m
- ladění anténním tunerem
- anténní lanko dle varianty - CU-PVC, CU-PE, CU-HD
- dvojlinka 450 Ohmů
- délka dvojlinky 12,2 m
- pokud bude mezi tunerem a dvojlinkou zapojen koaxiální kabel, doporučujeme zapojit mezi dvojlinku a koax balun 1:1
- váha 1,1 kg (v provedení s lankem CU-PVC)
- uchycení na zavěšení

Na přání lze vyrobit s libovolnou délkou dvojlinky.
Navýšení délky dvojlinky - do košíku vložte požadované množství navýšení metrů dvojlinky 450 Ohmů.

Ukázka napojení vysílací dvojlinky 450 ohmů na balun MINI LL - přechod mezi dvojlinkou a koaxiálním kabelem.
Balun není součástí antény, objednává se zvlášť.
