OCF dipol 7-28 MHz mk2

Detailní popis produktu

OCF dipól 7-28 MHz.

Nové provedení balunu 2025

- masivnější krabičky, silnější stěny
- mosazná pouzdra na šrouby víka
- jednotný design krabiček všech modelů
- nové výkonové limity
- širší výběr mechanického provedení
- možnost volby provedení s tlakovým ventilem
- možnost volby konektoru N Amphenol
- verze MINI také v provedení na uchycení třmenem
- celkově precizní provedení

Vícepásmový dipól napájený mimo střed pro pásma 7-28 MHz.
Sofistikovaný transformační člen včetně linkového izolátoru.
Přes transformační člen jsou obě ramena zářiče galvanicky spojena - ochrana proti statice.

Rezonanční anténa napájena koaxiálním kabelem o impedanci 50 ohmů.
Anténa rezonuje v radioamatérských pásmech.
Podle vlivu prostředí montáže je nutné na některých pásmech použít anténní tuner - vyhovuje tuner zabudovaný v transceiveru.

Zářič je jeden, napájený mimo střed v celkové délce ½ lambda na nejnižší pásmo.

Montáž na zavěšení za balun.
Za konce ramen a balunem "ve vzduchu" lze zavěsit pouze u varianty s lankem CU-HS.

Technické údaje:
- pásma 7-28 MHz
- celková délka zářiče cca 20 m
- ramena jsou cca 5,5 + 14,5 m
- anténa se ladí délkou zářiče

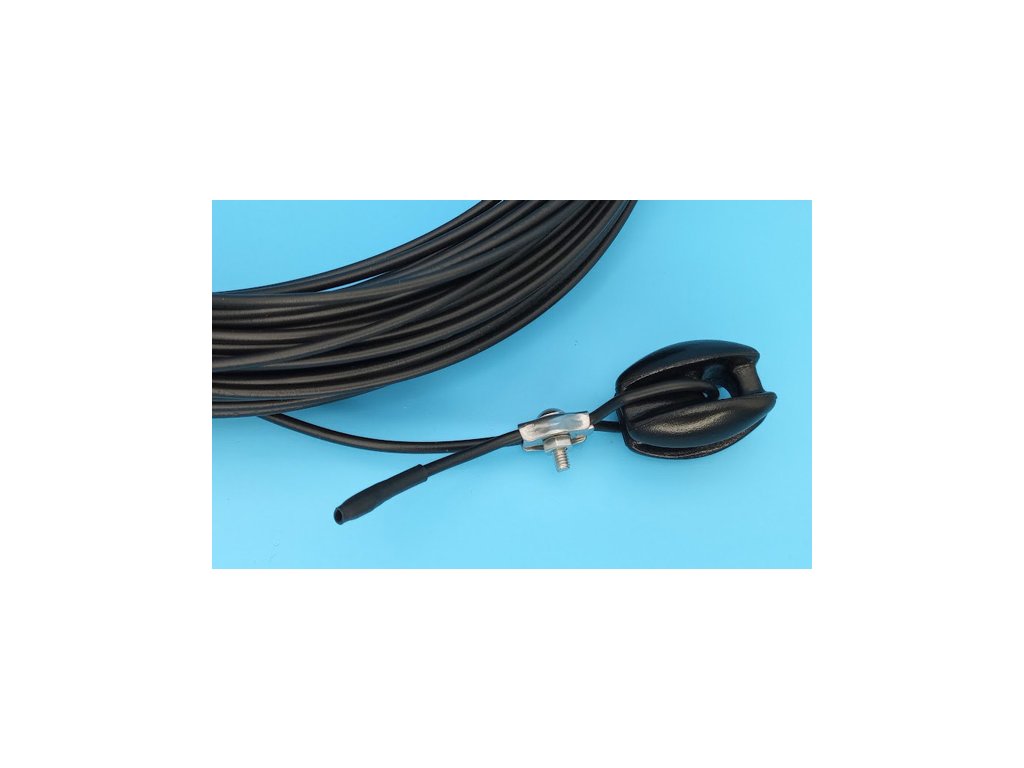

- anténní lanko podle zvolené varianty
- transformační člen OCF
- linkový izolátor v OCF transformačním členu zamezuje plášťovým proudům a rušení
- výkonové zatížení 300 W PEP max (SSB 300 W / CW 150 W / digi 70 W)

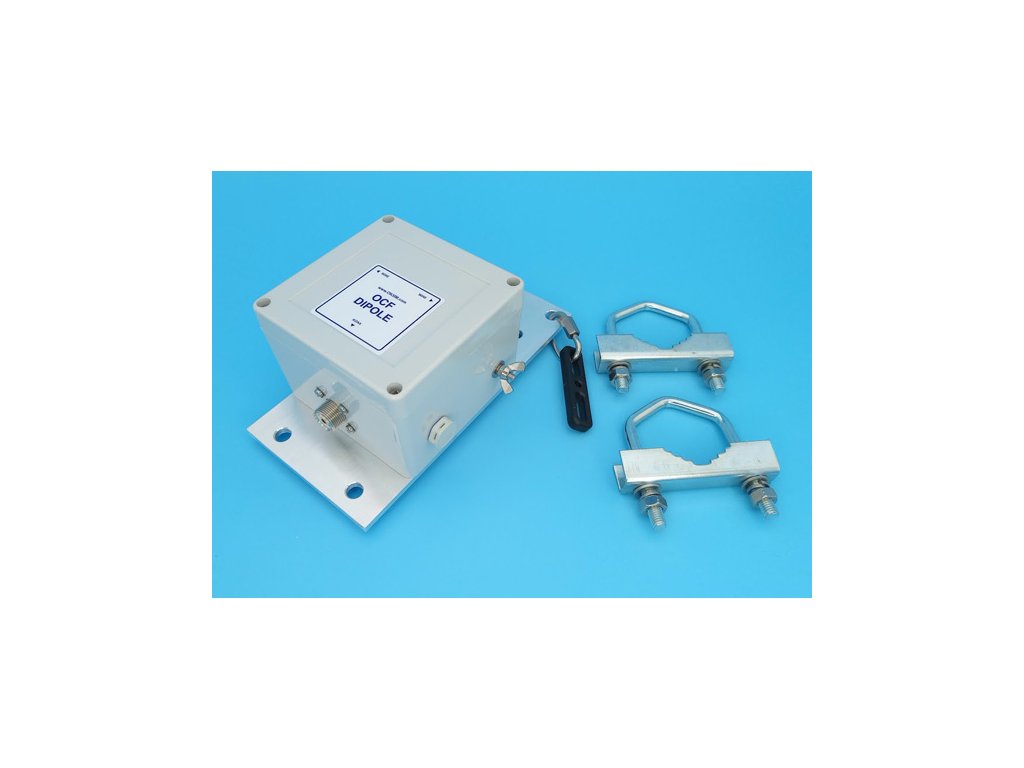

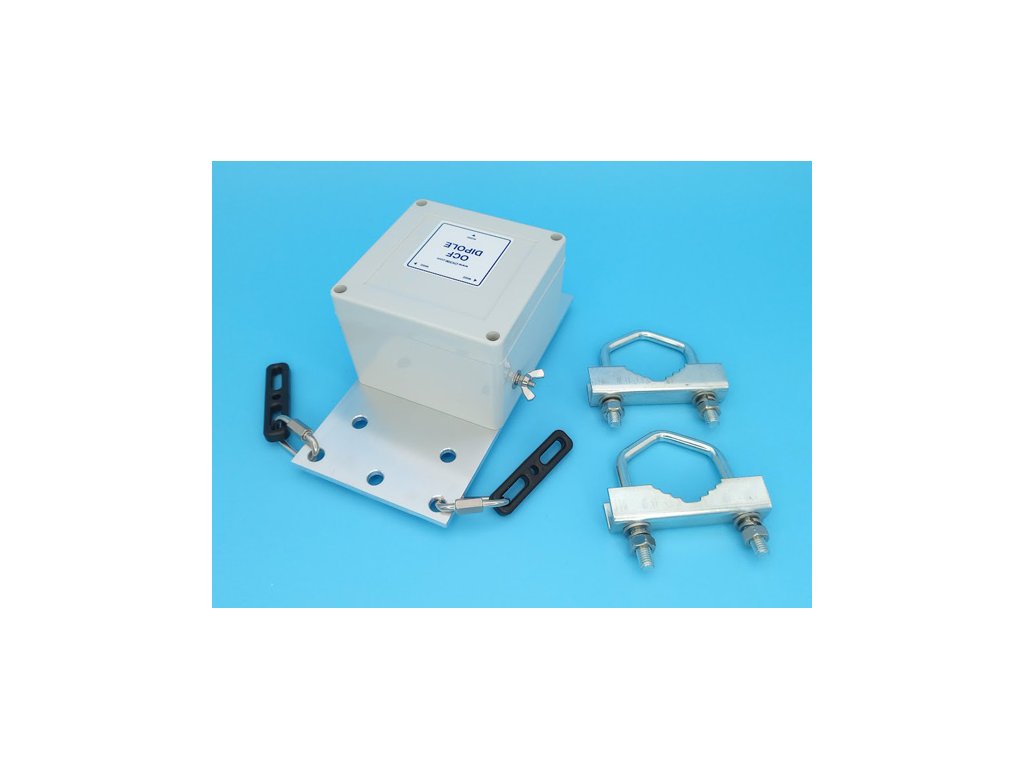

- uchycení na uchycení třmeny
- krabička má krytí IP-65
- rozměr krabičky 105x105x75 mm
- konektor PL (UHF), na přání lze osadit konektorem N Amphenol
- nerezový spojovací materiál

Optimální montážní podmínky jsou: horizontálně ve výšce 10m a výše, napájení koaxiálním kabelem o délce impedančního opakovače na nejnižší používané pásmo. Impedanční opakovač = ½ lambda x koeficient krácení (pro konkrétní použitý kabel)
Podle konkrétního provedení montáže je třeba počítat s použitím anténního tuneru na některých pásmech, vyhovuje zabudovaný tuner v transceiveru. Vliv má kvalita země, okolní předměty a prostředí, výška konců zářiče, tvar natažení zářiče (vodorovně, šikmo, zalomený a pod.)

Vyzařovací diagramy a další informace najdete na webu http://www.ok5im.com/simocf.html

Krabička je doplněna tlakovým ventilem.
Funkce tlakového ventilu - je-li přístrojová skříň vystavována změnám teploty - např. rozdílu denních a nočních teplot nebo pokud během provozu vzniká ve skříni teplo a po skončení provozu skříň vychládá - dochází v zatěsněné skříni ke změnám tlaku a kondenzaci vodních par.
V některých případech může dokonce vznikat podtlak, což může způsobit vniknutí prachu a vlhkosti.
Instalace ventilu s funkcí vyrovnávání tlaku je velmi jednoduchý způsob, jak zajistit větrání a zároveň jak zabránit kondenzaci par a pronikání prachu do skříně.
